阀门附件
电气阀门定位器
电气阀门定位器
·概 述
CCCX4000系列电气阀门定位器与气动执行器配套使用，输入4~20DC mA的直流电流信号转换成输出气压力，控制执行机构的动作。同时根据执行机构的位移行程进行反馈，使阀门的位置能够按调节器输出的控制信号进气正确定位。
CCCX4121用于单作用式(弹簧复位)气动执行器和CCCX4122双作用式气动执行器。
·主要技术参数
|
内 容 |
单作用式 |
双作用式 |
|
输入信号 |
4～20mA DC |
|
|
输入阻抗 |
250Ω ±5% |
|
|
输出特性 |
百分比 |
|
|
气源压力 |
0.14～0.7Mpa(140～700KPA) |
|
|
输出压力 |
0～0.7MPA(0～700KPA) |
|
|
角行程 |
0～90 ℃ |
|
|
耗 气 量 |
输出气压50% 时耗气量 |
|
|
最大处理容量 |
输出侧气源放空气时 |
|
|
线 性 度 |
±2% |
|
|
滞 后 度 |
1% |
|
|
灵 敏 度 |
±0.5% |
|
|
重 复 性 |
±0.5% |
|
|
环境温度 |
-20 ℃～+80 ℃ |
|
|
防爆等级 |
|
|
|
气源接口 |
G1/4 |
|
|
电气接口 |
G1/2 |
|
|
压力表接口 |
G1/8 |
|
|
外壳材料 |
铸铝合金（表面喷塑） |
|
|
重 量 |
3KG |
|

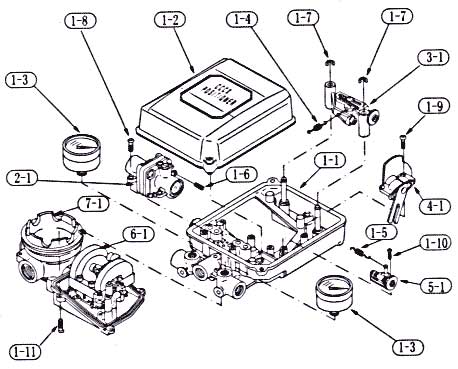

·结构图
|
NO |
名称 |
数量 |
NO |
名称 |
数量 |
|
1-1 |
底座 |
1 |
1-10 |
圆头小螺钉 |
2 |
|
1-2 |
罩壳 |
1 |
1-11 |
圆头小螺钉 |
1 |
|
1-3 |
压力表 |
1(2) |
2-1 |
调节装置 |
4 |
|
1-4 |
反馈弹簧 |
1 |
3-1 |
杆组件 |
1 |
|
1-5 |
负载控制弹簧 |
1 |
4-1 |
凸轮部件 |
1 |
|
1-7 |
E形止动圈 |
2 |
5-1 |
调零部件 |
1 |
|
1-8 |
圆头小螺钉 |
4 |
6-1 |
扭力矩马达组件 |
1 |
|
1-9 |
圆头小螺钉 |
2 |
7-1 |
电源接线盒 |
1 |
来源：永嘉县天星阀门有限公司
