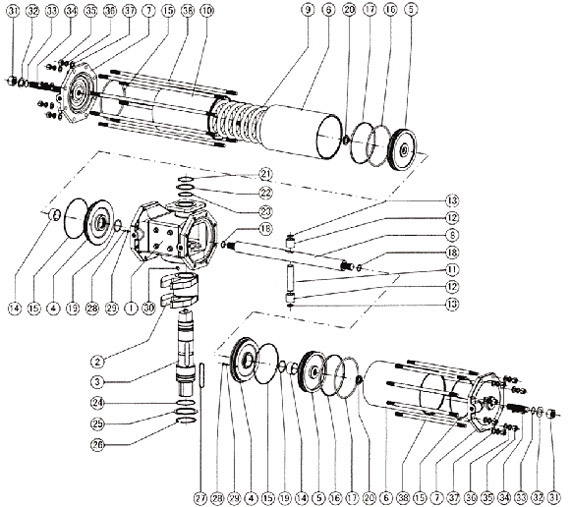

产品名称:AW气动执行器分解图
·零部件表
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
1 |
箱体 |
1 |
11 |
销轴 |
1 |
21 |
弹性挡圈 |
1 |
31 |
锁紧螺母 |
2 |
2 |
拔叉 |
1 |
12 |
滚套 |
2 |
22 |
减磨垫圈 |
1 |
32 |
平垫圈 |
2 |
3 |
转轴 |
1 |
13 |
弹性挡圈 |
2 |
23 |
O 型圈 |
1 |
33 |
O 型圈 |
2 |
4 |
隔板 |
2 |
14 |
无油轴承 |
2 |
24 |
O 型圈 |
1 |
34 |
调节螺钉 |
2 |
5 |
活塞 |
2 |
15 |
O 型圈 |
2 |
25 |
减磨垫圈 |
1 |
35 |
螺母 |
8 |
6 |
缸体 |
2/3 |
16 |
导向环 |
2 |
26 |
弹性挡圈 |
1 |
36 |
弹性垫圈 |
8 |
7 |
缸盖 |
2 |
17 |
O 型圈 |
2 |
27 |
平键 |
1 |
37 |
平垫圈 |
8 |
8 |
活塞杆 |
1 |
18 |
O 型圈 |
2 |
28 |
O 型圈 |
2 |
38 |
双头螺栓 |
8 |
9 |
弹簧 |
1/2/4 |
19 |
O 型圈 |
2 |
29 |
定位销 |
2 |
|
|
|
10 |
弹簧缸 |
1 |
20 |
锁紧螺母 |
2 |
30 |
紧定螺钉 |
1 |
|
|
|
来源:永嘉县天星阀门有限公司
