刀型闸阀
气动对夹式刀型闸阀
气动对夹式刀型闸阀详细介绍
气动对夹式刀型闸阀厂家永嘉天星阀门专业生产各类刀型闸阀,本公司生产的气动对夹式刀型闸阀质量上乘,欢迎来电咨询产品详情.
主要性能规范
Chief Proprty And Specifieation
|
公称压力（MPa）
|
0.6、1.0、1.6 (150LB) |
|
壳体试验（MPa） |
0.9、1.5、2.4 |
|
密封试验（MPa） |
0.66、1.1、1.8 |
|
工作温度 |
≤100℃ |
|
使用介质 |
纸浆、污水、煤渣、灰渣 |
主要零部件材质
Material Of Main Part
|
体、盖Body、Bonnet |
不锈钢、碳钢、灰铸铁 |
|
闸板Disc |
碳钢、不锈钢 |
|
阀杆Stem |
不锈钢 |
|
密封面Sealing |
橡胶、四氟、不锈钢、硬质合金 |

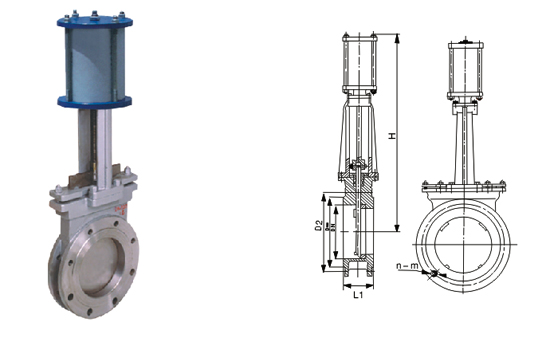

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)
|
DN |
L |
D |
D1 |
n-d |
H |
□a×a |
|
50 |
48 |
165 |
125 |
4-18 |
547 |
80×80 |
|
65 |
48 |
180 |
145 |
607 |
||
|
80 |
50 |
195 |
160 |
632 |
100×100 |
|
|
100 |
50 |
218 |
180 |
8-18 |
742 |
115×115 |
|
125 |
57 |
255 |
210 |
820 |
145×145 |
|
|
150 |
57 |
280 |
240 |
900 |
||
|
200 |
70 |
342 |
295 |
8-23 |
1130 |
220×220 |
|
250 |
70 |
402 |
350 |
12-23 |
1252 |
|
|
300 |
76 |
480 |
400 |
1480 |
270×270 |
|
|
350 |
76 |
530 |
460 |
16-23 |
1643 |
|
|
400 |
89 |
594 |
515 |
16-25 |
1776 |
|
|
450 |
89 |
635 |
565 |
20-25 |
1970 |
|
|
500 |
114 |
680 |
620 |
2157 |
340×340 |
|
|
600 |
114 |
805 |
725 |
20-30 |
2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
气动对夹式刀型闸阀参数
产品型号：PZ43/F/X/Y-0.6/1.0/1.6
产品口径：DN50-400
产品压力：1.6-10.0MPa
产品材质：碳钢、铸钢、不锈钢
