刀型闸阀
伞齿轮对夹式刀型闸阀
伞齿轮对夹式刀型闸阀详细介绍
伞齿轮对夹式刀型闸阀厂家永嘉天星阀门专业生产各类刀型闸阀,本公司生产的伞齿轮对夹式刀型闸阀质量上乘,欢迎来电咨询产品详情.
主要性能规范
Chief Proprty And Specifieation
|
公称压力（MPa） |
0.6、1.0、1.6 (150LB) |
|
壳体试验（MPa） |
0.9、1.5、2.4 |
|
密封试验（MPa） |
0.66、1.1、1.8 |
|
工作温度 |
≤100℃ |
|
适用介质 |
纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质
Material Of Main Part
|
体、盖Body、Bonnet |
不锈钢、碳钢、灰铸铁 |
|
闸板Disc |
碳钢、不锈钢 |
|
阀杆Stem |
不锈钢 |
|
密封面Sealing |
橡胶、四氟、不锈钢、硬质合金 |

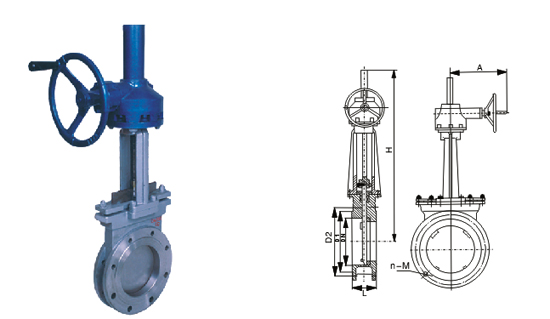

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)
|
DN |
L |
D |
D1 |
D2 |
A |
H |
n-d |
伞齿轮驱动 |
|
50 |
48 |
165 |
125 |
310 |
170 |
498 |
4-18 |
BA-0 |
|
65 |
48 |
180 |
145 |
556 |
||||
|
80 |
50 |
195 |
160 |
557 |
||||
|
100 |
50 |
218 |
180 |
643 |
8-18 |
|||
|
125 |
57 |
255 |
210 |
726 |
||||
|
150 |
57 |
280 |
240 |
800 |
||||
|
200 |
70 |
342 |
295 |
1010 |
8-23 |
|||
|
250 |
70 |
402 |
350 |
1134 |
12-23 |
|||
|
300 |
76 |
480 |
400 |
1304 |
||||
|
350 |
76 |
530 |
460 |
1462 |
16-23 |
|||
|
400 |
89 |
594 |
515 |
460 |
233 |
1655 |
16-25 |
BA-1 |
|
450 |
89 |
635 |
565 |
1848 |
20-25 |
|||
|
500 |
114 |
680 |
620 |
1970 |
||||
|
600 |
114 |
805 |
725 |
2312 |
20-300 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
伞齿轮对夹式刀型闸阀参数
产品型号：PZ543F/X/H/Y-0.6/1.0/1.6
产品口径：DN50-600
产品压力：0.6-1.6Mpa
产品材质：铸钢、铸铁、不锈钢
