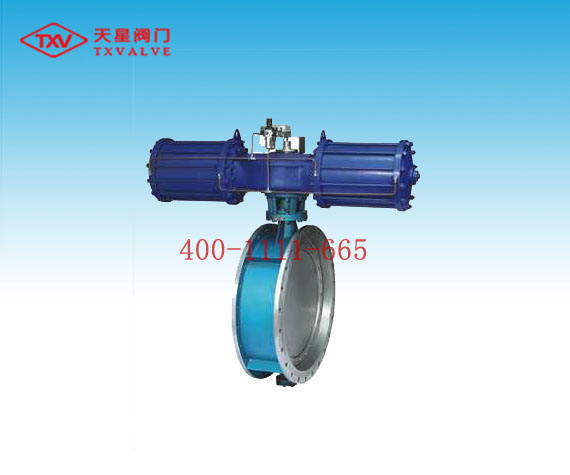

ZSSW气动快速切断阀

  • 产品描述

ZSSW气动三偏心对夹蝶阀长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

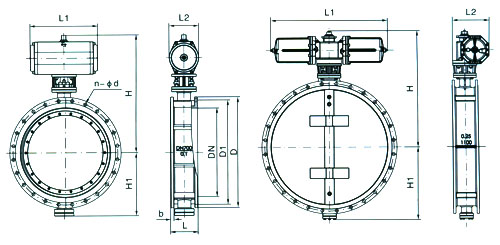

主要外形及连接尺寸 D643(H、Y)-1.0、2.5(0.1、0.25MPa)







公称通径 外形尺寸 连接尺寸 执行器型号
PN1.0 PN2.5
L1 L2 H H1 L D D1 b n-φd 1 D D1 b n-φd
250 348 159 584 595 140 375 335 16 12-18 165 375 335 24 12-18 GTD145
300 348/627 176/200 635/630 645 170 440 395 16 12-22 178 440 395 24 12-22 GTD160/AW13
350 378/627 176/200 660/655 645 170 490 445 16 12-22 190 490 445 24 12-22 GTD160/AW13
400 432/627 206/200 750/696 745 190 540 495 16 16-22 216 540 495 24 16-22 GTD160/AW13
450 524/627 228/200 805/728 745 190 595 550 16 16-22 222 595 550 24 16-22 GTD190/AW13
500 524/850 228/270 850/820 745 190 645 600 20 20-22 229 645 600 26 20-22 GTD210/AW17
600 524/850 228/270 905/875 970 210 755 705 20 20-26 267 755 705 26 20-26 GTD210/AW17
700 648/1158 275/350 1000/1084 970 210 860 810 20 24-26 292 860 810 26 24-26 GTD255/AW20
800 648/1158 275/350 1060/1084 1020 210 975 920 20 24-30 318 975 920 26 24-30 GTD255/AW20
900 648/1158 275/350 1110/1084 1220 250 1075 1020 20 24-30 330 1075 1020 26 24-30 GTD255/AW20
1000 715/1158 324/375 1200/1126 1220 250 1175 1120 20 28-30 410 1175 1120 26 28-30 GTD300/AW25
1200 715/1158 324/375 1330/1256 1240 250 1375 1320 20 32-30 470 1375 1320 28 32-30 GTD300/AW25
1400 795/1448 380/460 1540/1483 1460 300 1675 1520 20 36-30 530 1675 1520 30 36-30 GTD350/AW28
1600 795/1448 380/460 1605/1540 1250 300 1790 1730 24 40-30 600 1790 1730 34 40-30 GTD350/AW28
1800 1880 545 1640 1520 300 1990 1930 24 44-30 670 1990 1930 36 44-30 AW35
2000 1880 545 1740 1520 300 2190 2130 24 48-30 760 2190 2130 38 48-30 AW35
