液动执行器

  • 产品描述



YD型系列液动执行器,在吸收国外先进技术基础上,研究开发的一种较理想的液动执行器,其性能达到或超过同类产品,可替代进口,它具有寿命长,输出扭距大,结构紧凑合理,坚固耐用,外形美观等特点。可程序控制、微机控制,实现调节控制或快速开关功能。它与球阀、蝶阀、旋转阀等阀门配套组装后,广泛应用于石油化工、冶金建材、造纸核能电力、锅炉设备、军事实验等工业管道作控制系统中的执行元件。

二、结构特点

1、结构简单可靠、体积小。
2、传动平稳可靠。
3、液压缸可以获行很大的输出力矩。
4、阀门的开关可以通过定压溢流阀得到精确的调整,包括开启和关闭力矩的调整。其力矩甚至可以通过液压仪表直接反映出来。
5、阀门开启速度调节方便。
6、在突然发生事故动力终断时,仍可利用蓄能器进行一次或数次启闭操作。

三、主要技术参数

 1、液源压力:1.0~6.3MPa
2、输入信号:电信号0~10mA、4~20mA
3、回信器电压:AC220V、DC24V
4、液源接口:M16×1.5、M18×1.5
5、工作环境温度:-20℃~90℃,特殊-45℃~120℃

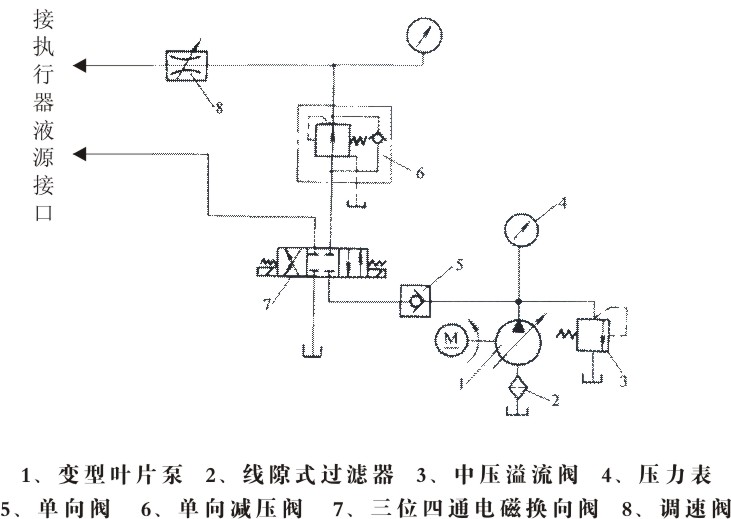

 四、阀门液动装置的构成

 阀门液动装置由动力、控制和执行机构三大部分组成。动力部分的作用是把电动或气动马达旋转轴上的有效功率转变成液压传动的流体压力能。它由电动机或气动马达、液压泵、油箱等件构成。控制部分由控制阀,如压力控制阀、流量控制阀、方向控制阀等和电气控制系统组成。执行机构为本公司所生产的YD系列液动执行器。

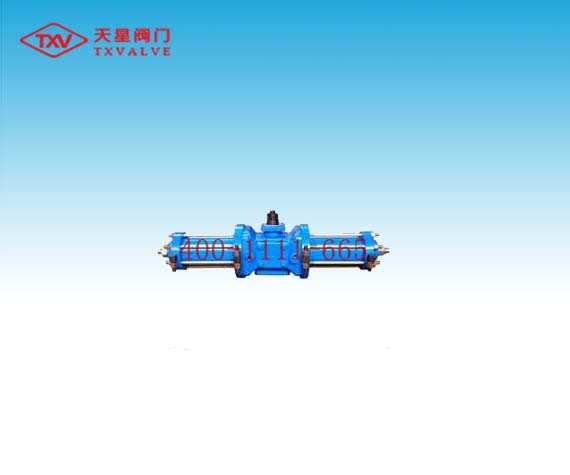

五、外形及外观

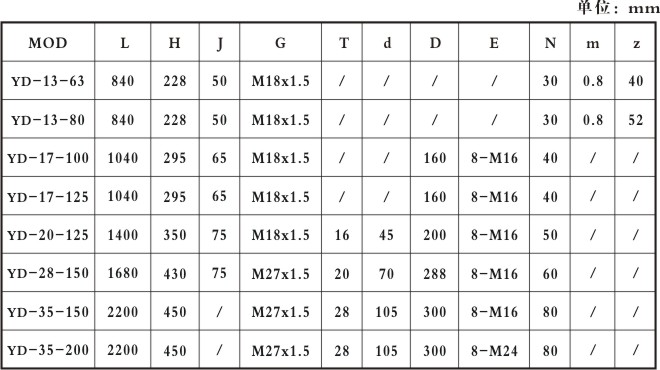

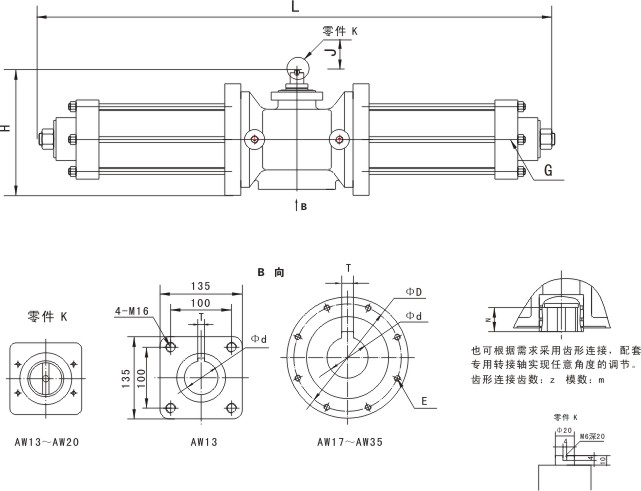

六、主要连接尺寸

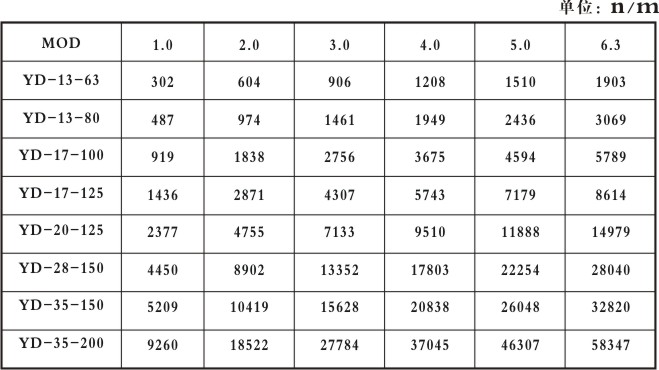

七、输出扭矩




八、安装使用及维修注意事项
1、在安装前应仔细核对型号是否与使用要求符合。
2、本执行器可安装任何工作位置,但应考虑检修和操作的方便。
3、在安前应对执行器进行密封性能试验;在安装前还应进 行三次以上的空载开关试验,主轴转动应灵活,各种轴件 不应有卡阻现象。
4、安装过程中应清除孔内、密封圈及接合面的污垢的杂物,检查连接螺栓是否 均匀拧紧。
5、安装完毕要进行密封试验及液动操作试验。
6、在使用期间,应视其动频繁程度进行定期检查和维护。



为什么选择我们

天星阀门有限公司是一家集开发、生产、销售为一体的股份制私营企业,公司技术力量雄厚,拥有众多技术人员,设有CAD的设计中心,在原有的基础上不断开发新产品,并先后与国内各大设计院密切合作,消化移植了多项国内先进技术,先后研发出以高炉系统阀门为主体的治金、化工、矿山、电站、建材、污水处理八大类,百多种上千个规格的大型阀门。

常见问题

  • 公司主要生产哪些产品?
    公司主要供应盲板阀,手动盲板阀,插板阀,百叶阀,方形百叶阀等产品。
  • 贵公司是生产厂家还是贸易公司?
    我们是生产厂家,专业生产各种阀门。
  • 当我需要报价时,我应该提供哪些信息?
    通常情况下,请将您所需要的产品名称及型号发送给我们,例如型号、尺寸等,以便我们可以准确报出价格,以便满足您的需求。
  • 我们销售其他品牌的阀门吗?
    我们不销售其他品牌的阀门,但如果我们的品牌适合您,您可以向我们发送您的详细规格要求。获取报价
  • 所需阀门的规格要求可以定制吗?
    可以定制,请将您所需要定制的阀门详细要求发给我们。
  • 如果我急需这些阀门,多长时间供货?
    如果您急需要订购阀门,我们可以为您调货处理或紧急安排生产,争取短时间内为您发货。
