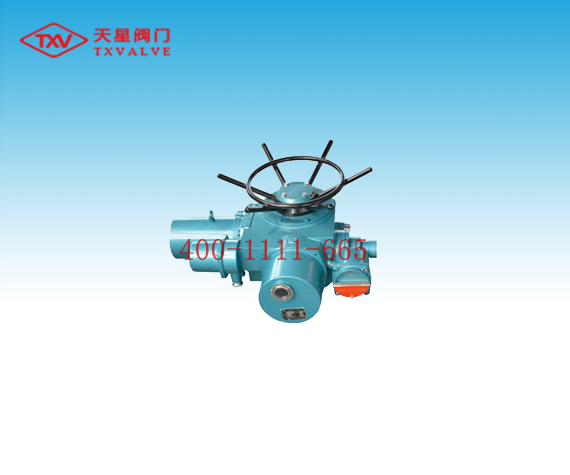

产品名称：Z系列防爆型电动装置
型号：DZB
规格：DZB10
防爆型多回转电动装置DZB，防护等级为ExDII BT4，适用于对闸阀、截止阀等阀门进行操作，防护等级IP65，输出转矩范围：50-10000Nm，输出转速范围：12-36rpm.是阀门实现开启、关闭或调节控制的驱动设备。DZW型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
广泛应用于管道为爆炸型气体或煤矿底采掘面使用，质量稳定，防爆性能好，我公司已可以生产带防爆的电压为三相660V，380V，两相220V，产品外观，质量，屡屡受到使用单位好评！
除普通开关型以外，产品另可以有一体化防爆型，智能一体化防爆型满足更多实际要求需要。
DZB系列阀门电动装置可靠的设计，可适用于不同控制系数、不同工作环境的需要。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型。
工作环境和主要技术参数
1电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP55 （特殊订货IP67） 。
3 工作制：短时10分钟 （特殊订货30分钟） 。
DZB系列隔爆型多回转电动装置性能参数表
型 号 公称
转矩
(N.m) 最大控制转矩
(N.m) 最小控制转矩
(N.m) 输出轴转圈数
(圈) 允许通过阀杆直径
(mm) 手动速比 输出转速
(r/min) 电机
功率
(kw)
DZB5 50 75 ≤25 150 28 1∶1 18 0.12
DZB10A 100 150 ≤50 160 24、36 0.25
0.37
DZB15A 150 225 ≤75
DZB20A 200 300 ≤100 40 0.55
0.75
DZB20A(Ⅰ) 28
DZB30A 300 450 ≤150 40 24 0.75
DZB30A(Ⅰ) 28
DZB45A 450 675 ≤225 110 48 24 1.1
36 1.5
DZB60A 600 900 ≤300 24 1.5
36 2.2
DZB90 900 1350 ≤450 60 24 2.2
DZB90(Ⅰ) 48 36 3.0
DZB120 1200 1800 ≤600 60 24 3.0
DZB120(Ⅰ) 48
DZB180 1800 2160 ≤900 140 70 25∶1 24 4.0
36 5.5
DZB250 2500 3000 ≤1250 24 5.5
DZB350 3500 4200 ≤1750 75 13∶1 18 7.5
DZB500 5000 6000 ≤2500 10
DZB800 8000 9600 ≤4000 120 80 90∶1 12 13
DZB1000 10000 12000 ≤5000 100 15
注：(Ⅰ)表示电站型
订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP65，用户订货时需指明。
电气控制部分
本装置的电气控制是根据电力部规划设计总院制定的阀门电动装置《“95”典设》设计，其特点是为适应电站自动化水平的提高，满足计算机控制的需要，为此在行程控制机构上最多可增设开、关向各四只微动开关（特殊订货时，开度指示器上可增设中途开关）。并设有51芯接线端子（见端子接线图）用户可根据自己的控制线路选用（图一、二、三、四）。
